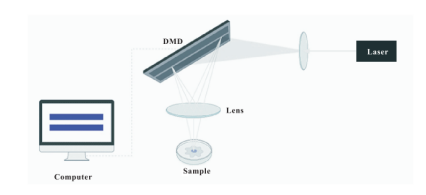

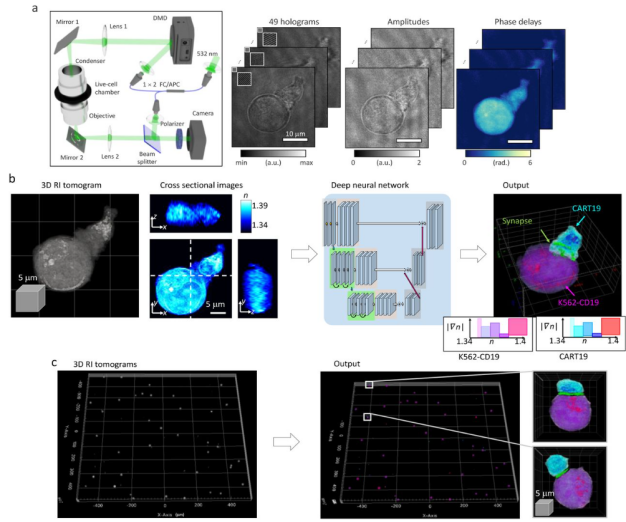

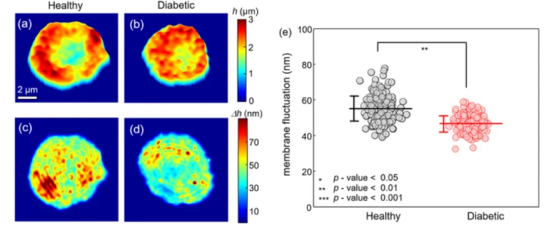

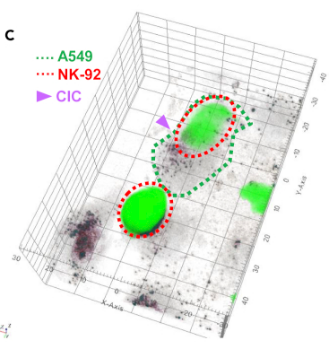

Tomocube由哈佛大學-麻省理工學院和韓國先進科學研究院聯合建立，儀器采用全息衍射斷層掃描技術（ODT），利用傅里葉衍射定理，通過不同照明角度的多個復數光場重構細胞的三維RI分布，可提供單個細胞的干重，即細胞內水性組分（包括蛋白質和亞細胞器）的質量，實現光學相位延遲的時間波動，在納米級上研究生物細胞的膜波動。此外，3-D RI斷層掃描無需使用細胞外試劑，簡化了樣品制備，也適用于長期活細胞成像。 非標記非侵入式探究細胞高分辨率及內部三維圖像 實時監控細胞內部及外部變化，包括線粒體，高爾基體，細胞核等亞細胞結構；也包括細胞流動性微小變化 圖像水平分辨率110nm，垂直分辨率可達220nm 采用電動載物臺可進行自動聚焦，可進行長期time-lapse成像 快速細胞成像，激光照度低，對細胞無損傷 細胞生物學：細胞凋亡與壞死，細胞遷移，干重測定，細胞結構分析 微生物學：微生物分類。微生物成像，微生物脂質測定 免疫學：免疫細胞分類，表征，免疫細胞動力學過程，免疫應答 納米技術：納米顆粒成像，納米顆粒標記的細胞器檢測 目前免疫類細胞表征標準技術依賴于細胞標記。如Giemsa染色需要化學固定程序，但其限制了活細胞分析，并且只能獲得2D圖像；共聚焦熒光顯微鏡能夠以高分辨率和高分子特異性實現活免疫細胞的3D結構圖像，化學染色程序或基因修飾是侵入性方法，不可避免地會出現光毒性和光漂白等重大缺陷。 Tomocube通過測量生物分子的折射率（RI），即描述光-物質相互作用的固有光學性質，有效規避了免疫類細胞表征研究中的上述局限性。利用光干擾原理，可以定量和非侵入式地測量樣品的RI信息，在單細胞水平上鑒定多種免疫細胞類型，該方法也廣泛用于研究各種生物樣本如紅細胞、神經元，癌細胞和浮游植物等多種生物樣本研究。該方法將為免疫學研究、醫學研究和診斷開辟一條新的途徑。 圖1. 白細胞的3D可視化。 圖2. 單個淋巴細胞（n = 29）和巨噬細胞（n = 22）的定量形態學和生化信息 圖3：不同表型淋巴細胞類型的代表性3-D RI斷層掃描和具有定量表征的3-D圖像 圖4. 3D RI斷層掃描圖和聚苯乙烯珠被巨噬細胞吞沒的3D軌跡的延時測量。 圖5：HeLa細胞攝取的500 nm直徑熒光PS珠的3D RI動態分布 免疫突觸（IS）形成研究 Car-T細胞無標記追蹤及分析 免疫應答（IR）是指機體受抗原刺激后，免疫細胞對抗原分子識別、活化、增殖和分化，產生免疫物質發生特異性免疫效應的過程。APC-T 細胞間免疫突觸(immunological synapse, IS)的形成是影響 T 細胞活化增殖的關鍵因素。IS 的形成不僅促進 T 細胞和 APC 的穩定接觸，而且激活 T 細胞信號傳導途徑，促進 T 細胞的活化和增殖，也是免疫調節、介導病原體感染免疫細胞的關鍵部位。 Tomocube實現了免疫細胞與其靶標之間的動態相互作用連接實時觀測。由于IS的形成動力學通常在幾分鐘內發生，因此需要對免疫細胞進行快速4D成像，使用tomocube光學衍射斷層掃描（ODT）測量免疫細胞的三維（3D）折射率（RI）斷層掃描，可高速測量（每3-5秒測量一次）以無標記方式跟蹤活免疫細胞的IS過程，這為深入研究 T 細胞免疫活化及調控在疾病中的作用提供了新視野。 Tomocube通過無標記分割方法可以在以亞微米級空間分辨率區分兩個附著細胞之間的邊界，可以成功地定義細胞間IS邊界，且不會有不明確的分割。 圖6：無標記突觸重建的流程圖。 深入研究CAR/抗原介導的免疫突觸(IS)動力學，使用Tomocube研究CART19（效應器）細胞和K562-CD19（靶）細胞之間的信號依賴性IS形成。CART19細胞（藍色）對K562細胞（紫色）作出反應的延時代表性靜止圖像：0秒表示效應細胞和目標細胞的初始接觸時間。b圖顯示對K562-CD19細胞作出反應的CART19細胞代表性靜止圖像，綠色區域表示免疫突觸 （IS）的形成。通過秒級演示拍攝清晰且定量展示IS形成的完整過程。 圖7：定量CAR-T細胞的初始突觸形成動力學 Tomocube可提供IS干重、突觸面積等以進一步進行免疫評估。 圖8.突觸形態的統計分析取決于CART的細胞內在功能。（a）干重散點圖。（b）（c） 突觸面積散點圖 腫瘤免疫學研究 免疫細胞和腫瘤細胞之間CICs形成觀測 腫瘤免疫學是免疫研究的重點之一，它是研究腫瘤的發生、發展與機體免疫的關系，以及應用免疫學原理和手段對腫瘤進行診斷、治療和預防的一門科學。腫瘤免疫學從細胞水平、分子水平、基因水平來研究腫瘤發生、發展機制，并以腫瘤的免疫治療為研究目標。Tomocube通過長期time-lapse成像檢測免疫細微變化過程，細胞間的特殊互作變化了如指掌。 細胞中細胞（CIC）結構的形成，俗稱細胞同類相食，是一種獨特的病理現象，CIC結構不僅在腫瘤進化和基因組不穩定中起重要作用，而且在胚胎發育和免疫穩態中也起著重要作用。因此，異型CICs可以作為免疫逃避的機制來促進癌癥進展，通過免疫細胞和腫瘤細胞之間CICs形成的研究，以詳細研究CIC機制和細胞命運。 圖9：三維渲染圖像與異型CIC熒光融合。綠線標記外部單元格 （A549）;紅線表示內化細胞（NK-92）;紫色箭頭表示異型 CIC 結構 紅細胞 Tomocube可提供紅細胞（RBC）的各項物理及生化參數及紅細胞具有獨特的形態（可以在多種病理?xiàng)l件下改變）非侵入式觀察，準確定量紅細胞在免疫過程中形態及相關參數變化。 圖10：紅細胞的三維折射率斷層掃描。可清晰觀測多種狀態下紅細胞的形態結構，如：正常紅細胞的上視圖和側視圖 （A， B），淚滴細胞的上視圖 （C），目標細胞的上視圖和側視圖 （D， E），裂紅細胞 （F， G）、棘皮細胞 （H） 和毛刺細胞 （I）的側視圖。 圖11. 延時拍攝下瘧原蟲對紅細胞的侵害 圖12：健康對照組和糖尿病患者的所有測量紅細胞的形態學和生化參數：（a）體積，（b）表面積，（c）球形度，（d）細胞質Hb濃度和Hb含量 圖4：來自健康對照組和糖尿病患者的代表性紅細胞的2-D膜高度圖，相應紅細胞的2-D膜波動圖在和中表示 · 如需以上文獻全文，或Tomocube的設備資料可聯系北京倍輝科技~
